减震球型钢支座视频-天津市减震球型钢支座-（该地）可服务区域河东|宝坻|北辰|和平|东丽(更新时间：2025-07-22 17:55:05)

,瑞诚工程橡胶(天津市分公司)jians3008生产的质量好价格低,现货提供,如果您对我们的感兴趣或有任何疑问,请随时与我们联系。以下是我们的联系方式：联系人：刘经理,地址：[河北省衡水市滨湖新区彭杜乡王许庄]。

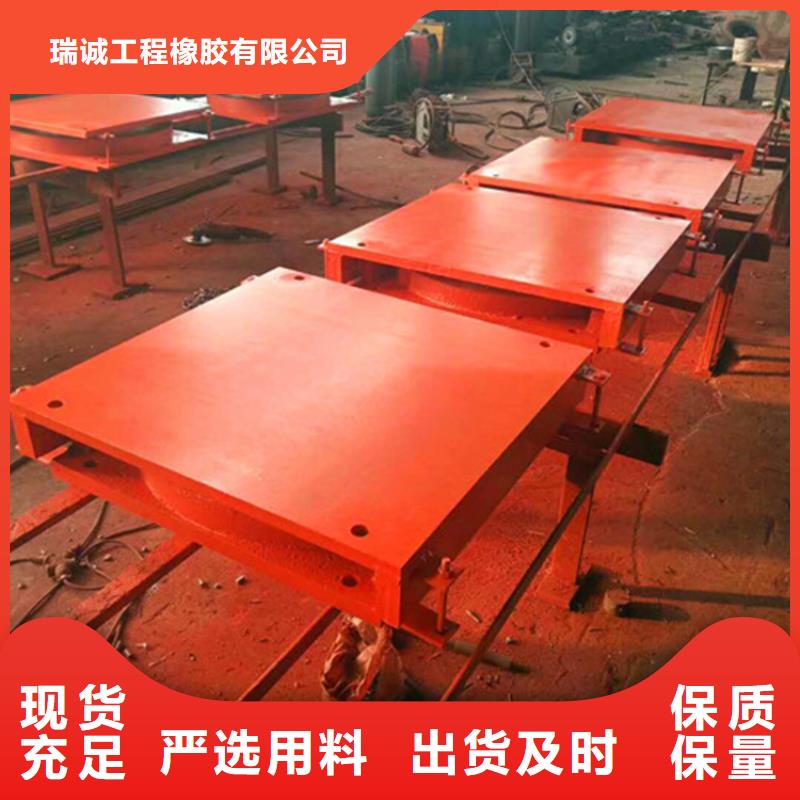

固定球铰支座：即具有竖向承载和竖向转动及抗震功能的支座。 固定球铰支座构造：支座由下支座凹板、球冠衬板、上支座滑板、聚四滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。球冠衬板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。 固定铰支座--同时限制水平和竖向位移，允许转动（限制H、V | θ自由）； 活动铰支座--仅限制竖向位移，允许水平位移和转动（限制V | H、θ自由）； 滑动支座（定抽支座）--仅限制沿垂直支承面方向移动和转动，一般是竖向位移和转角（限制V、θ | V自由）； 固定支座--限制所有位移（限制H、V、θ）。 铰支座——传递力不传递弯矩；滑动支座——延滑动方向可移动；固定支座——既传递力有传递弯矩。

普通抗震球铰支座的基础上增加钢板弹簧或聚氨酯类弹簧等部件，用于实现支座的水平刚度等特殊要求。1下球铰支架支撑钢板预埋、下球铰定位钢板预埋及滑道定位钢板预埋。在墩顶混凝土浇筑前预埋。1）下球铰支架支撑钢板尺寸30cm*30cm。分别安装在下球铰支架四个支腿下方，标高比下球铰支架底部略低，低5cm为宜，钢板中心间距2.29m。2）下球铰定位钢板尺寸15cm*15cm。安装在沿线路方向和垂直线路方向的轴线上与球铰中心间距2m。球铰支座竖向承载力分为300KN~10000KN十四个级别；支座的抗水平力为竖向承载力的20%；支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；球铰支座支座的径向位移量±20mm-±50mm。环向位移量±60mm-±100mm；以上技术要求均可根据客户要求生产。 钢板标高与下球铰顶部高程相平，钢板底部焊接1.5m长[10槽钢，槽钢埋入墩顶混凝土10cm。3）滑道定位钢板结构与下球铰定位钢板结构相似，顶部与滑道钢板底标高相同，沿滑道中心等间距预埋8块。2下球铰支架及下球铰安装。

检查球铰支座的地脚螺栓是否被油污划伤，球铰支座的橡胶密封圈是否被油污开裂老化，检查球铰支座的相对位移是否均匀，并逐一记录支座的位移。双向活动抗震球铰钢支座通过球面传力，受力面积大，材料组合优化。因此，与其他铰链支座(如摆动支座、滚柱支座等)相比。球铰支座球铰支座批发它们的体积和高度大大减小。 重量轻，易于安装，成本比同等承载力的钢支座低。双向移动抗震球铰支座适用温度范围宽(-40℃~+70℃)，耐久性好。球铰支座的预紧载荷一般为球铰支座的竖向设计载荷，预紧三次为宜。预压后进行实荷，将试验荷载从零至试验荷载平均分为10级。试验时，取设计荷载的0.5%或1%作为初始压力。 然后逐步加载。球铰支座载荷平缓2分钟后，读取千分表和千分表数据，直到试验载荷稳定3分钟，卸载并测量残余变形。加载过程连接三次，分别以球铰支座的垂直压缩变形作为四个百分表读数的算术平均值，绘制出典型的载荷变形曲线——载荷垂直压环的径向变形曲线。球铰支座球铰支座在设计载荷下的垂直压缩变形不得超过支座总高度的2%。 盆环的径向变形不得超过盆环径向外径的0.05%。橡胶支座的优点:除了自身的抗震力学性能满足抗震设计和使用要求外，还具有以下优点:一是球铰抗震橡胶支座具有良好的耐久性、耐低周疲劳性、耐热空气老化性、耐臭氧老化性、耐酸性和耐水性，使用寿命可达60~80年。在此期间抗震力学性能不会发生显著变化。
